一、设备简介

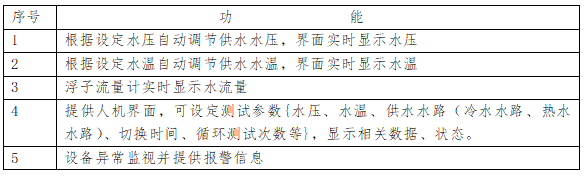

本检测设备根据相关测试标准G B 18145-2014陶瓷片密封水嘴 附录F(规范性附录)转换开关寿命试验方法测试要求而设计制作,用于转换开关寿命测试，利用伺服电机及气缸配合专用夹具完成转换开关的旋转或提拉动作，遮挡水嘴工装为公司按实际产品，开孔旋转密封堵头方式设计，控制系统采用PLC作为设备主控制器，用户通过操作人机界面进行自动化控制与测试, 本设备具备以下功能：

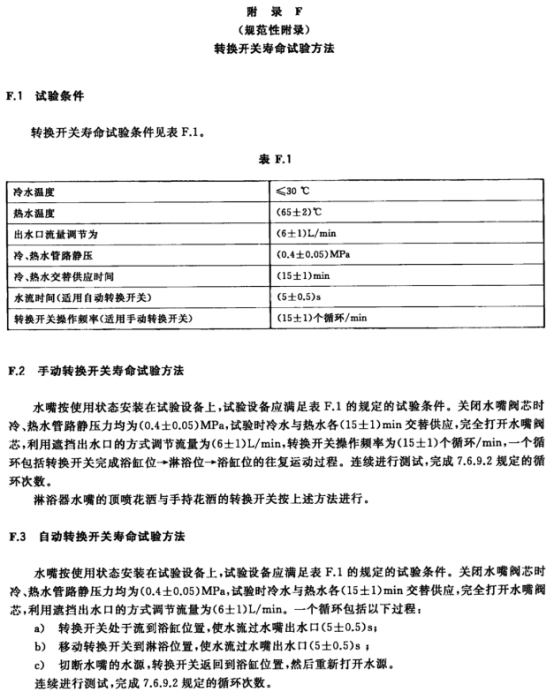

二、适用/满足测试标准（条款）

三、测试方案及操作说明

安装好测试样品，根据标准参数要求，关闭转换开关，设定水压值，设定冷热水温度值，设定冷热水温交替时间，开关转换时间，设定测试循环次数0-1000万次可调，安装遮挡水嘴工装，调节出水口流量，检查外接供水及气路是否正常；当设定条件符合GB 18145-2014陶瓷片密封水嘴 附录F(规范性附录)转换开关寿命试验方法及外接水路及气路正常后，开启测试，循环次数达到后，测试自动停止。

注：集水槽隔开

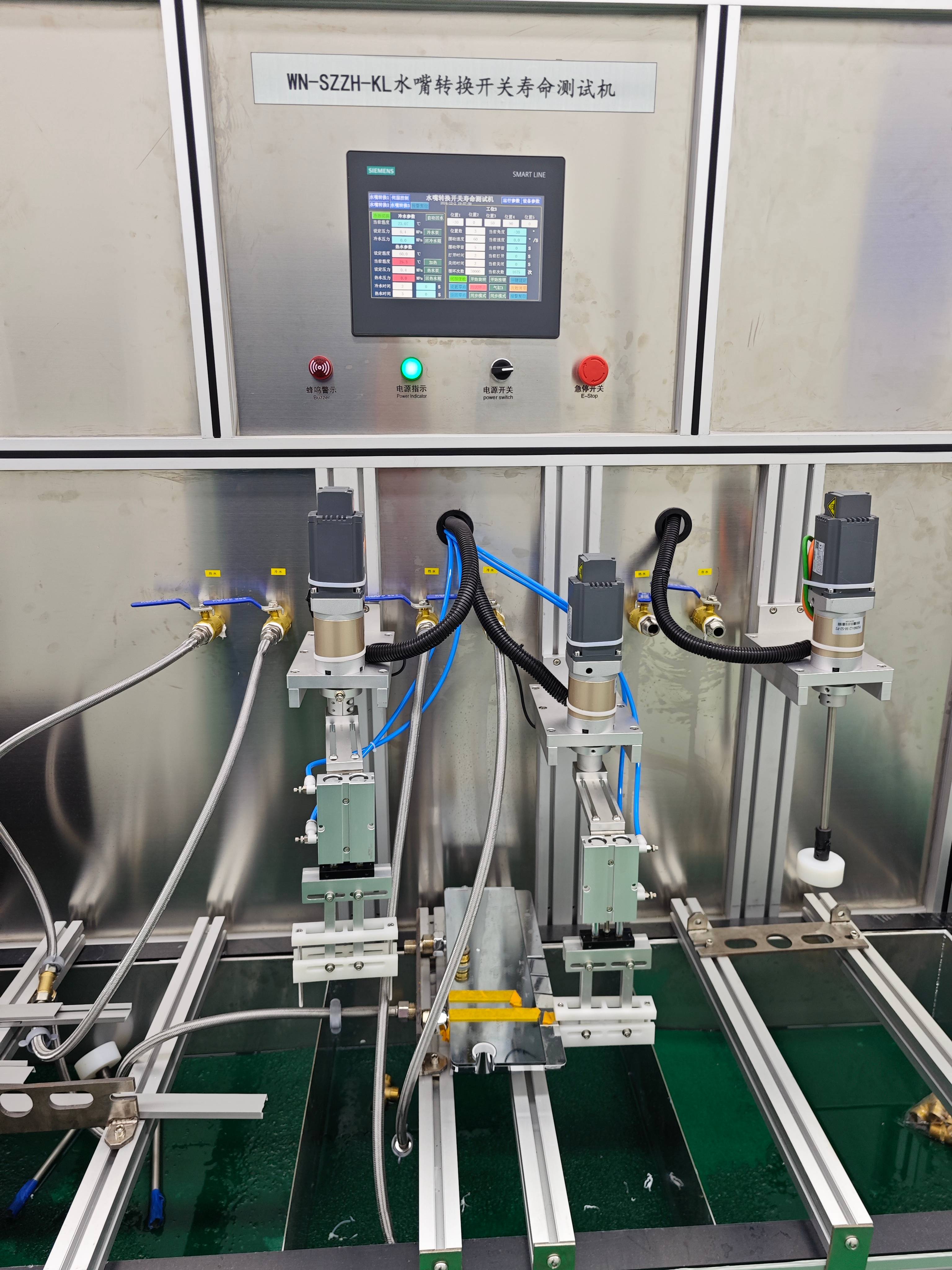

四、主要结构及控制原理

1.驱动装置：测试采用气缸及伺服电机驱动夹具，仿照人为动作实现对转换开关进行旋转或提拉动作，动作过程平稳，旋转角度设定及提拉控制在操作界面内设置并自动执行；

2.工装夹具：可对测试样品进行装夹，并可根据不同的样品进行上下、前后、左右的调节，以满足不同样品之调整/互换的要求；

3.控制原理：电控系统采用PLC，在控制界面上设定测试水压、测试水温、循环测试次数等参数，控制系统自动调整实现测试控制：主要由PLC及其信号模块，传感器等信号元件采集水压、水温等实时模拟信号；经由PLC控制器进行逻辑控制，从而用于水阀的通断工作控制，水压、水温的自动调节，控制转动角度，测试次数的控制；人机界面进行参数设定、数值显示、测试时间显示及提示报警信息功能。

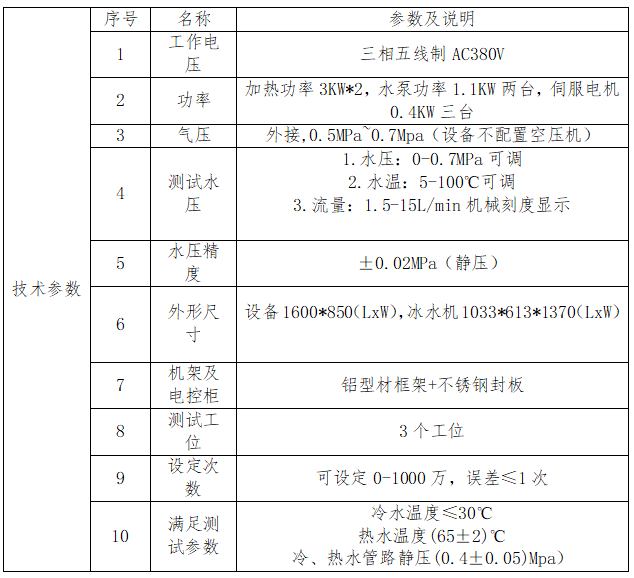

五、技术参数

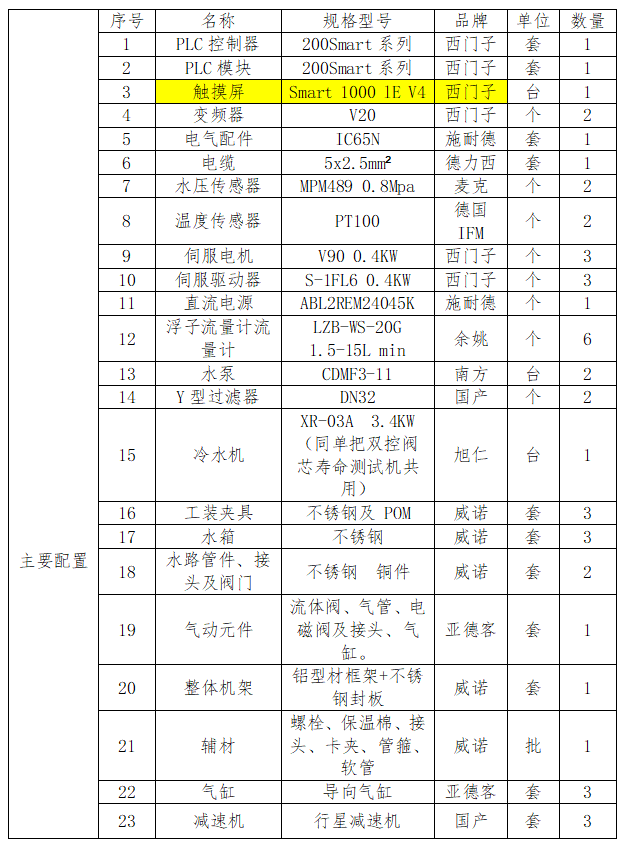

六、主要配置

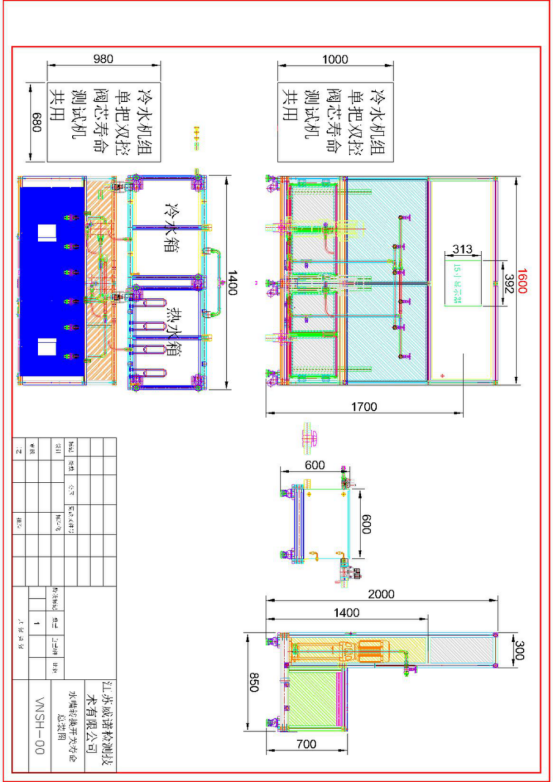

七、设备外观尺寸图
