一、设备简介

本检测设备根据相关测试标准《GB 18145-2014陶瓷片密封水嘴》、《GBT23447-2023 卫生洁具 淋浴用花洒》测试要求而设计制作,用于冲洗阀、花洒、水嘴的防虹吸测试进行验证，控制系统采用PLC作为设备主控制器，用户通过操作人机界面进行自动化控制与测试, 本设备具备以下功能：

二、适用/满足测试标准（条款）

三、测试方案及操作说明

（一）陶瓷片密封水嘴的防虹吸测试

安装好测试样品，根据标准参数要求，设定真空度值（相对压力），保持时间、切换时间、循环次数；待真空度达到标准要求值，启动开始测试，系统将自动根据设定参数进行切换控制；根据标准依次调整试验参数，依次试验，观察管内水位上升情况，判定是否产生虹吸现象。

（二）手持式花洒的防虹吸测试

安装好测试样品，根据标准参数要求，设定各步骤真空度值（相对压力），保持时间、切换时间、循环次数；待真空度达到标准要求值，启动开始测试，系统将自动根据设定参数进行切换控制；依次试验，观察管内水位上升情况，判定是否产生虹吸现象。

（三）参考标准

1.GB 18145-2014陶瓷片密封水嘴 附录D

GBT23447-2023 卫生洁具 淋浴用花洒 6.14手持式花洒防虹吸试验

四、主要结构及控制原理

1.负压部分：主要由真 空泵、真空罐、真空压力传感器、真空阀门管件接头等组成，输出测试所需的负压真空度

2.工装夹具：主要由安装板、升降机构、支撑板、调节板等组成，用于满足不同规格产品测试要求；

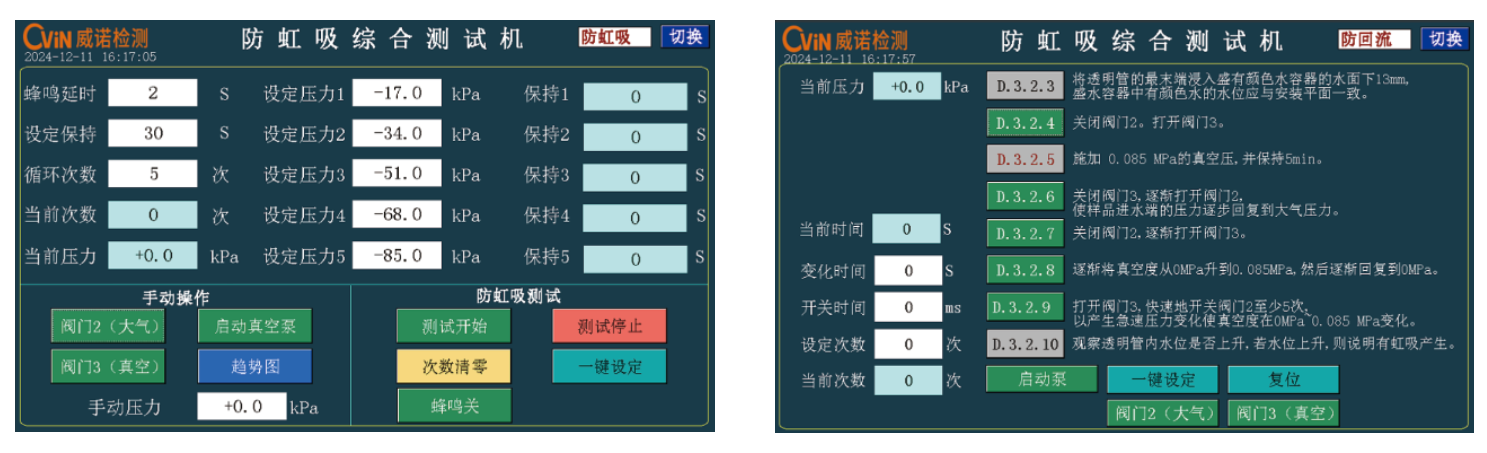

3.控制原理：电控系统采用PLC，在控制界面上设定真空度、保持时间、循环次数等参数，控制系统自动调整实现测试控制：主要由PLC及其信号模块，传感器等信号元件采集真空度等实时模拟信号；经由PLC控制器进行逻辑控制，从而用于阀门的通断工作控制，气路真空度的自动调节，测试时间的控制。

五、技术参数

六、主要配置

七、设备外观尺寸图
